caxa三维设计如何放样四棱台工具/原料more电脑caxa3D实体设计软件方法/步骤1/7分步阅读

如下所示，

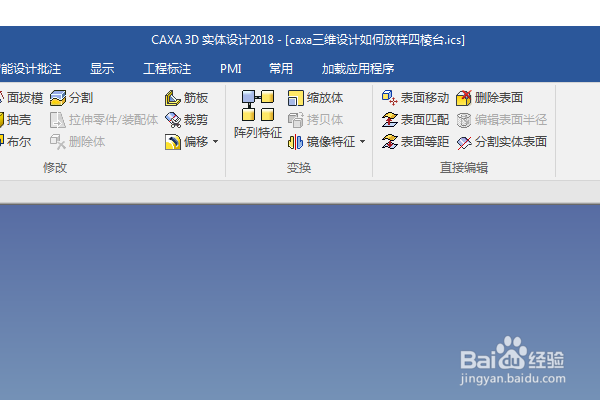

打开CAXA3D实体设计软件，新建一个空白的设计文件，

保存为：

caxa三维设计如何放样四棱台

2/7

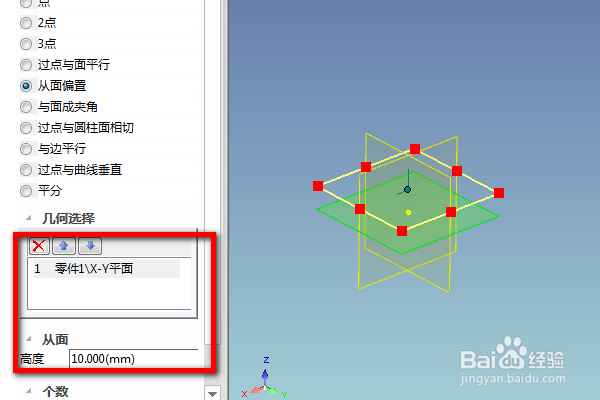

点击工具栏中的基准平面，

然后选择XY平面，

看左边的属性栏，选择“从面偏置”，

设置高度为10，

回车。

3/7

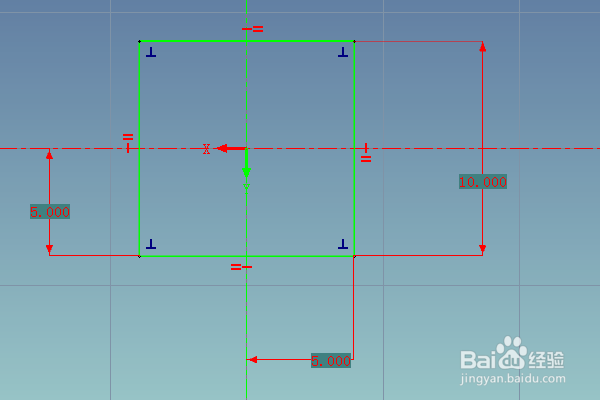

点击草图工具栏中的“草图——XY平面”，

进入草图环境，

激活矩形命令，画一个正方形，边长10，距离轴都是5，

点击完成并退出草图。

4/7

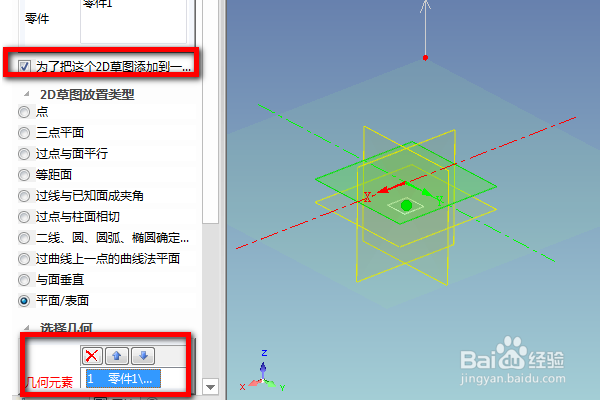

重复上一步操作，执行【草图——基准平面】，

别忘了勾选属性栏中的第一个选项“为了把这个2D草图添加到”，

后面选择基准平面，

点击√，就能进入草图环境，。

5/7

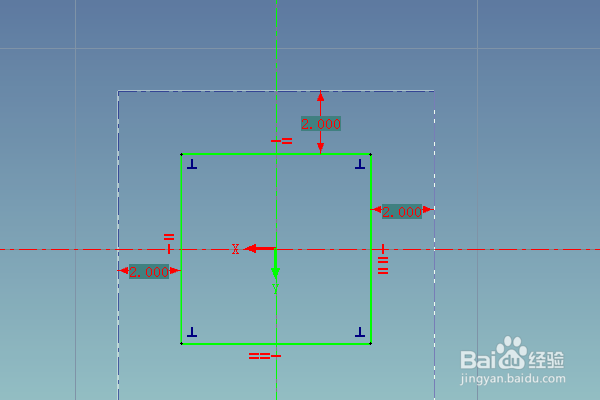

激活草图工具栏中的矩形命令，画一个矩形，

约束相等，形成正方形，

标注尺寸，距离实体四边都是2，

点击完成并退出草图。

6/7

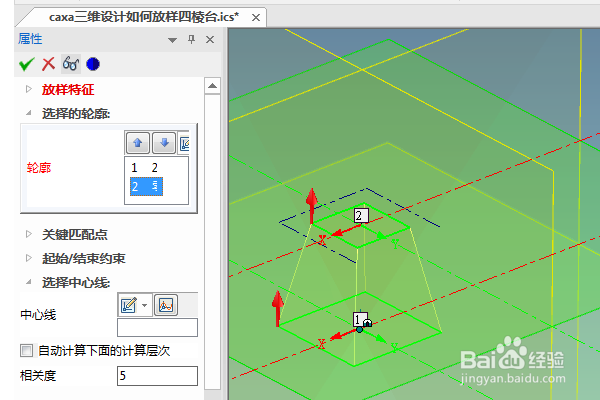

点击特征工具栏中的“放样”命令，

看着左边的属性栏，

轮廓一栏选择两个矩形，

看着预览的效果，

点击√，完成棱台的放样操作

7/7

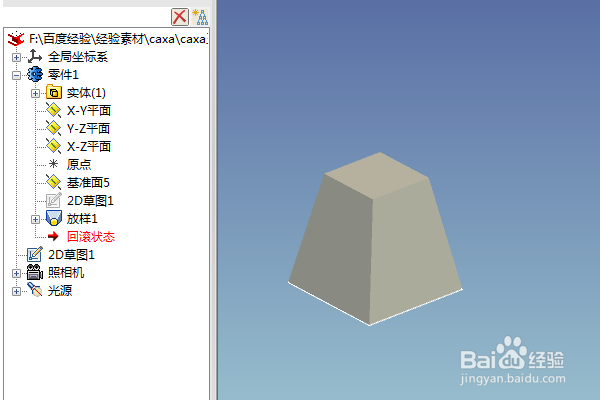

如下所示，

将显示效果设置为“真实感图”，

这个放样棱台的操作就演示完成。
