三极管针脚的区分方法。工具/原料more三极管万用表一、三极管针脚的区分方法1/4分步阅读

常规判断法：三极管标签面向自己针脚朝下，左边第一脚为“发射极”，中间脚为“基极”，右边脚为“集电极”。

2/4

仪器测量方法：NPN结构三极管的基极（B）对集电极（C）、发射极（E）的正向电阻是430Ω-680Ω（型号不同，放大倍数的差异，这个值有所不同）反向电阻无穷大；

3/4

PNP 结构的三极管的基极（B）对集电极（C）、发射极（E）的反向电阻是430Ω-680Ω，正向电阻无穷大。集电极C对发射极E在不加偏流的情况下，电阻为无穷大。

4/4

国内三极管有许多种，针脚排列也不相同，在使用时不确定针脚时，可以查找晶体管使用手册，确定三极管的特性和相关技术参数。

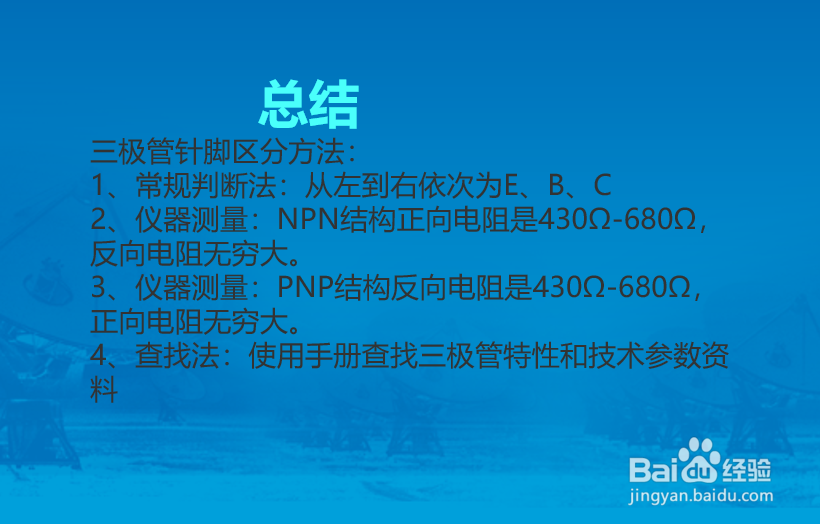

二、总结1/1

三极管针脚区分方法：

1、常规判断法：从左到右依次为E、B、C

2、仪器测量：NPN结构正向电阻是430Ω-680Ω，反向电阻无穷大。

3、仪器测量：PNP结构反向电阻是430Ω-680Ω，正向电阻无穷大。

4、查找法：使用手册查找三极管特性和技术参数资料

注意事项

tips：方法仅供参考!
