二极管用于通过限制电压来保护电路，并将交流电转换为直流电。硅和锗等半导体用于充分利用二极管。即使它们以单一方向传输电流，它们传输的方式也不同。有不同种类的二极管，每种类型都有自己的应用。方法/步骤1/3分步阅读

二极管符号

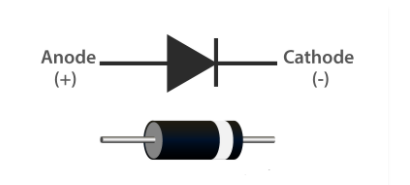

标准二极管符号如下图所示，可以看到有两个端子，称为阳极和阴极。箭头是代表正向偏置条件下常规电流流动方向的阳极。另一端是阴极。

2/3

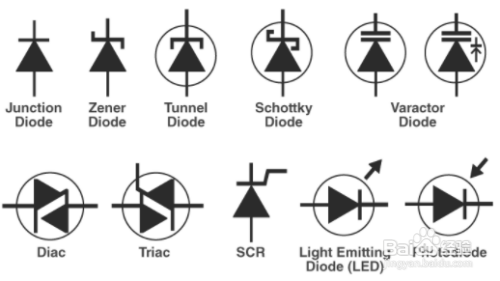

二极管类型

1、发光二极管 (LED)

当电极之间的电流通过这个二极管时，就会产生光。换句话说，当足够量的正向电流通过它时，就会产生光。在许多二极管中，产生的这种光是不可见的，因为它们的频率水平不允许可见。

2、激光二极管

它是一种不同类型的二极管，因为它产生相干光。它广泛用于 CD 驱动器、DVD 和激光设备。与 LED 相比，这些成本较高，与其他激光发生器相比更便宜。有限的使用寿命是这些二极管的唯一缺点。

3、雪帽冷崩二极管

该二极管属于反向偏置型，利用雪崩效应工作。当电压降恒定且与电流无关时，就会发生雪崩击穿。它们表现出高水平的灵敏度，因此可用于光检测。

4、齐纳二极管

它是最有用的二极管类型，因为它可以提供稳定的参考电压。它们在反向偏压下运行国排吩，并在达到一定电压时发生故障。如果通过电阻器的电流受到限制，则会产生稳定的电压。稳压二极管广泛用于电源中以提供参考电压。

5、肖特基二极管

它的正向电压低于其他硅 PN 结二极管。在电流低的地方会看到下降，在那个阶段，电压范围在 0.15 到 0.4 伏之间。为了获得该性能，它们的构造不同。肖特基二极管广泛用于整流器应用。

6、光电二极管

光电二极管甚至可以识别由光产生的少量电流。这些对光的检测非常有帮助。这是一个反向偏置二极管，用于太阳能电池和光度计。它们甚至被用来发电。

7、PN结二极管

PN结二极管也称为整流二极管。这些二极管用于整流过程，由半导体材料制成。PN结二极管包括两层半导体。一层半导体材料掺杂有P型材料，另一层掺杂有N型材料。这些 P 型和 N 型层栗暗的组合形成称为 PN 结的结。因此，得名PN结二极管。

3/3

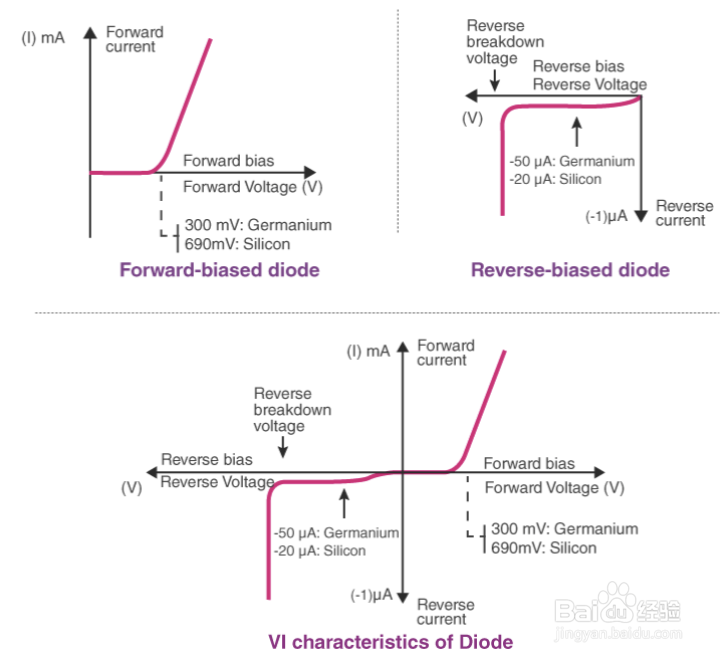

二极管的特性

以下是二极管的特性：

1、正偏二极管

当二极管正向偏置并且电流正在传导时，二极管两端的电压会出现小幅下降。对于硅二极管，正向电压为 690mV，对于锗，正向电压为 300mV。p型材料的势能为正，n型材料的势能为负。

2、反向偏置二极管

当电池电压完全下降时，二极管被称为反向偏置。硅二极管的反向电压为-20μA，锗二极管的反向电压为-50μA。p型材料的势能为负，n型材料的势能为正。

3、零偏二极管

当二极管零偏压时，二极管两端的电压电位为零。

注意事项

二极管是主要在一个方向上导电的两端电子元件。它的一端电阻高，另一端电阻低。
