使用ProE公差分析功能，我们可以在设计环境中直接测算模型，可以轻松同模型交互分析、直观了解影响设计的几何公差累积和尺寸偏差。在产品设计中及早为制造做好准备，避免将来产品发生装配问题。

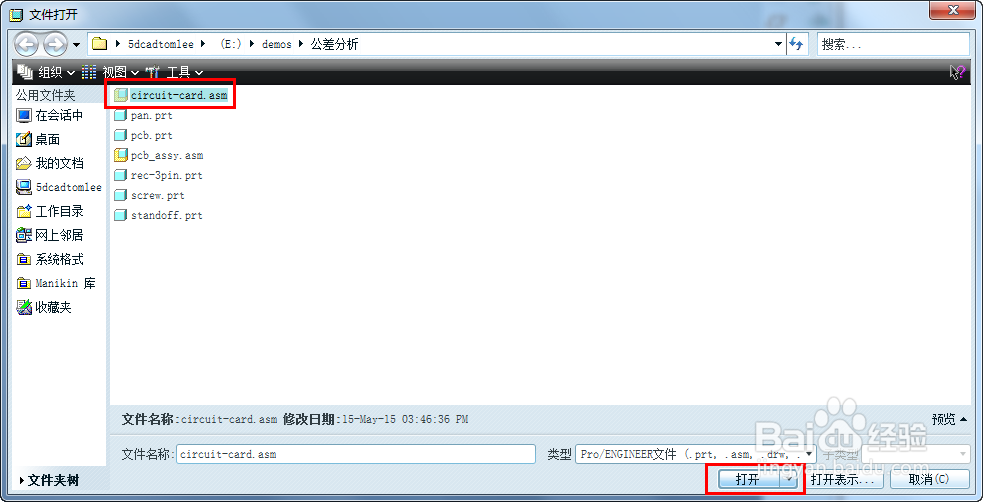

启动ProE，选好工作目录，打开需要分析的模型。

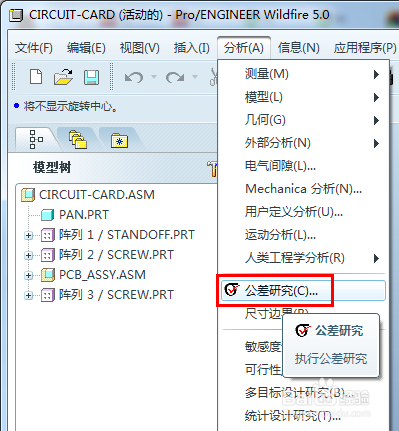

公差分析指令的位置：分析——公差研究...

在公差分析管理器对话框，点击“加号”，新建一个分析。

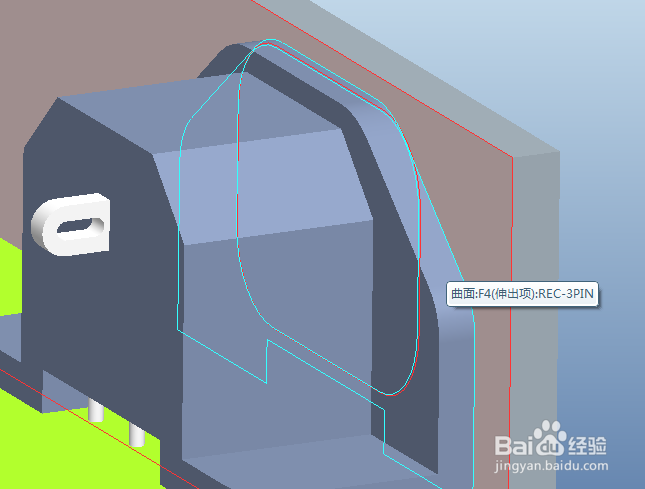

选择模型上两个面，定义控制间隙。

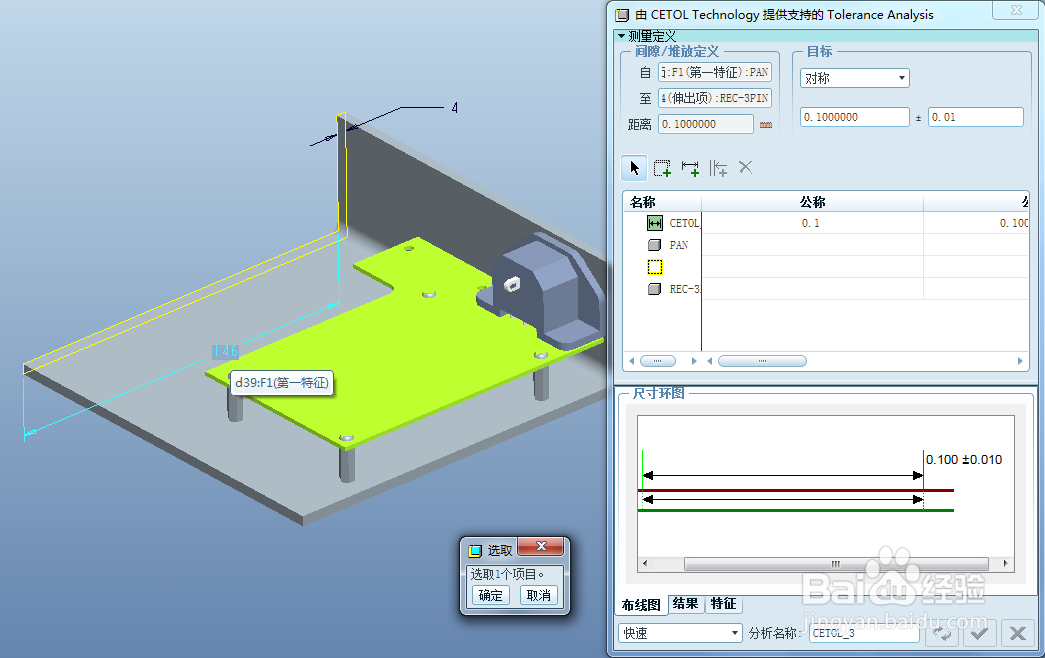

在模型上使用鼠标左键选择显示的尺寸。

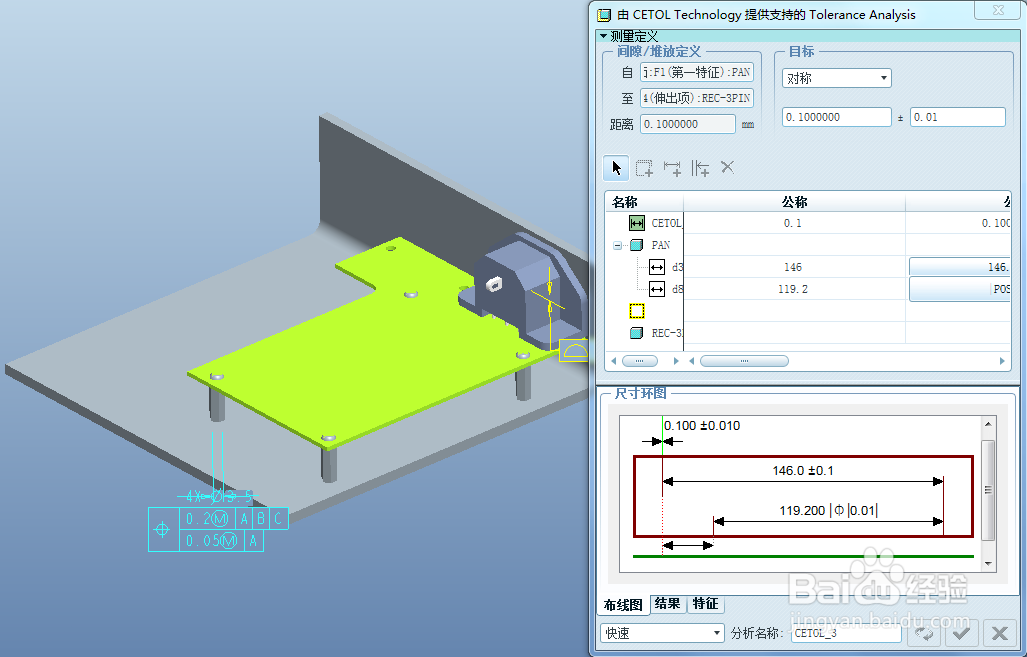

在模型上使用鼠标左键选择显示的位置公差。

遇到直径尺寸时软件会询问你“选择的是孔还是销钉”。

选择所需尺寸和公差，完成尺寸链封闭。

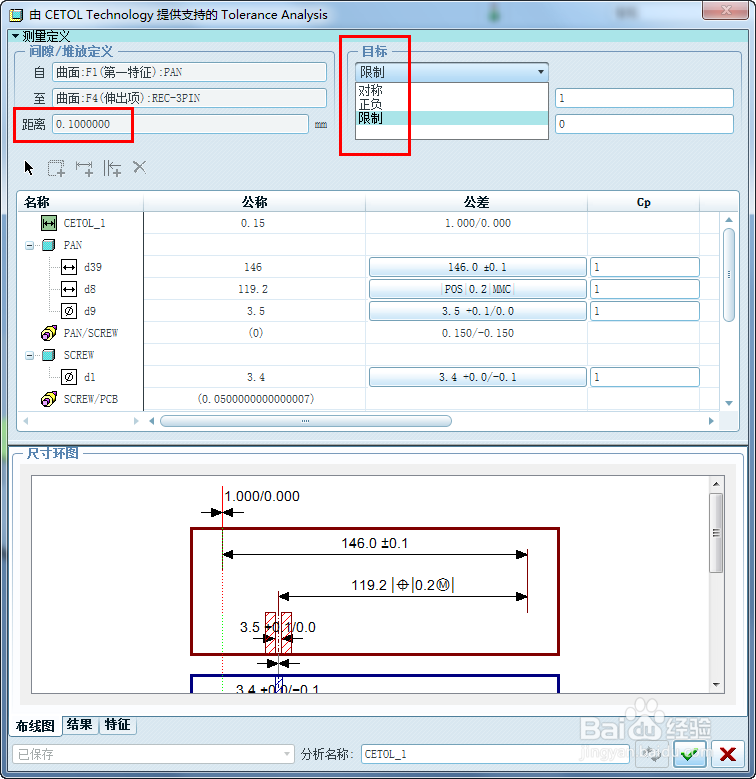

在分析对话框中定义分析目标和距离值。

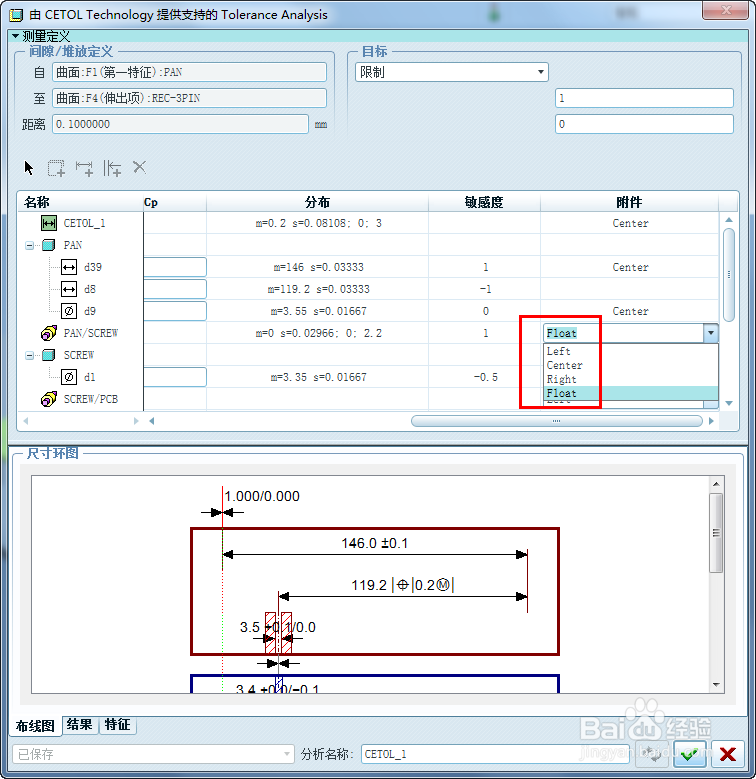

孔配合可以选择，居中还是靠哪一侧。

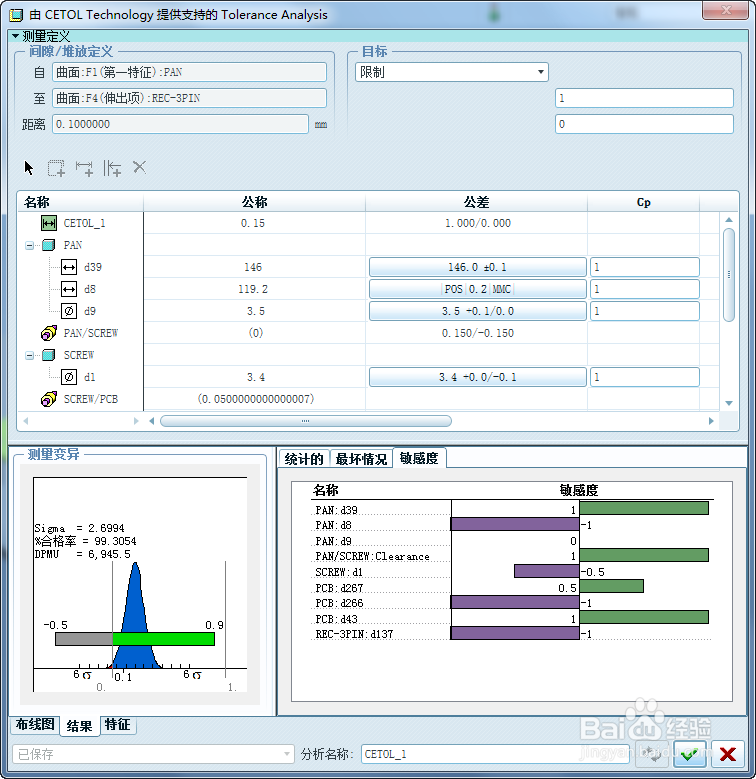

全部定义完成，分析结果显示。

左下角可以选择，快速分析查看，还是要保存分析，或者建立一个分析特征。

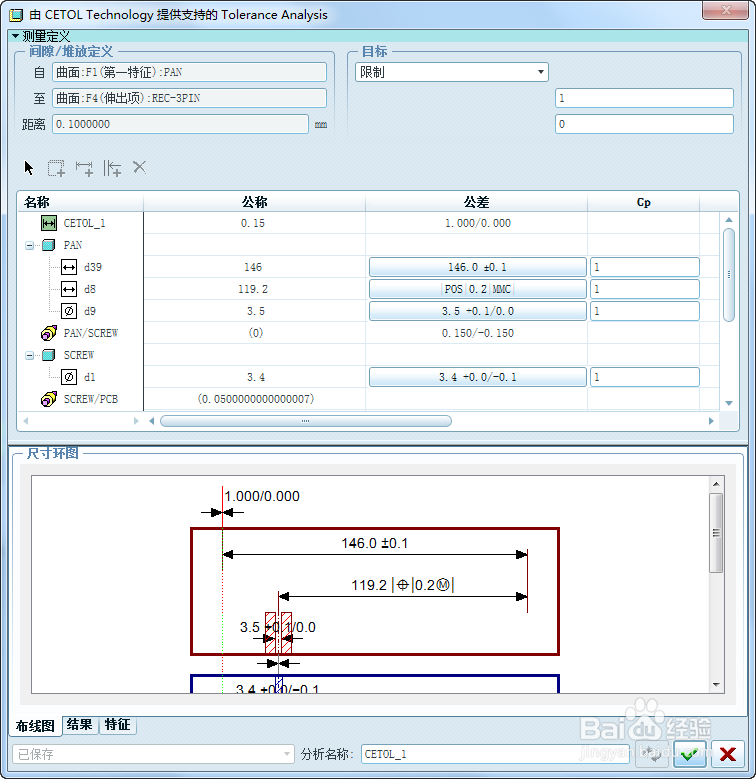

例如选择“已保存”，打勾确认关闭当前分析对话框后， 当前分析会保存在“公差分析管理器”中，将来可以再次编辑定义。也可以移除和重定义分析，还可以创建分析特征。
