十字螺丝刀是我们生活中很常见的东西.装电扇，拆椅子都会用到它，那么，你有没有想过用软件去把它画出来呢？会不会觉得用自己学到的知识，去做点有意义的事情，这应该是很有趣的一件事情了.本节我就分享一下绘制螺丝刀的教程。未来可期.工具/原料more电脑Solidworks2018软件方法/步骤1/8分步阅读

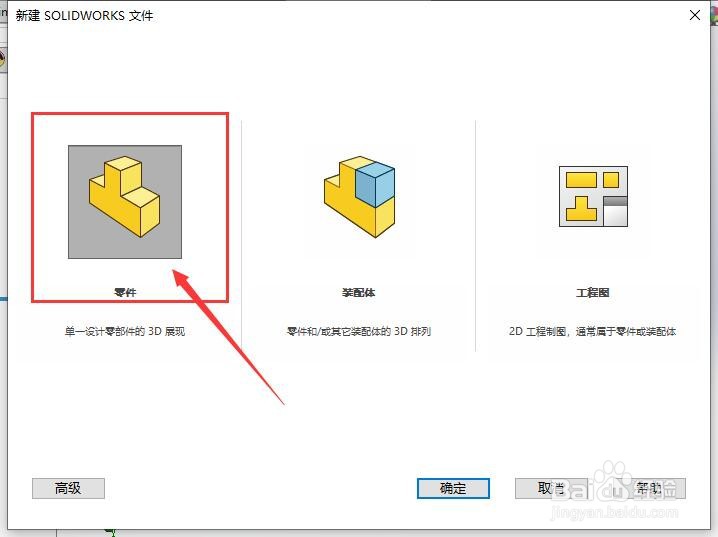

新建文件。启动软件之后，按住快捷键，CTRL+N，新建零件图.这一步我建议大家，尽可能地去用快捷键，这样能加快建模地速度，关键时刻，能受益匪浅地.如下图，本段绘制完毕.

2/8

草图绘制.点击前视基准面，右击选择草图绘制，按照下图绘制图形。用到的按钮有直线，三点圆弧。绘制后用智能标注标上尺寸.图形就绘制完毕，如下图，本段绘制完毕.

3/8

旋转实体.点击特征面板上面的旋转凸台基体，给定深度旋转360度，其他属性保持默认，然后点击确定按钮，如下图，本段绘制完毕.

4/8

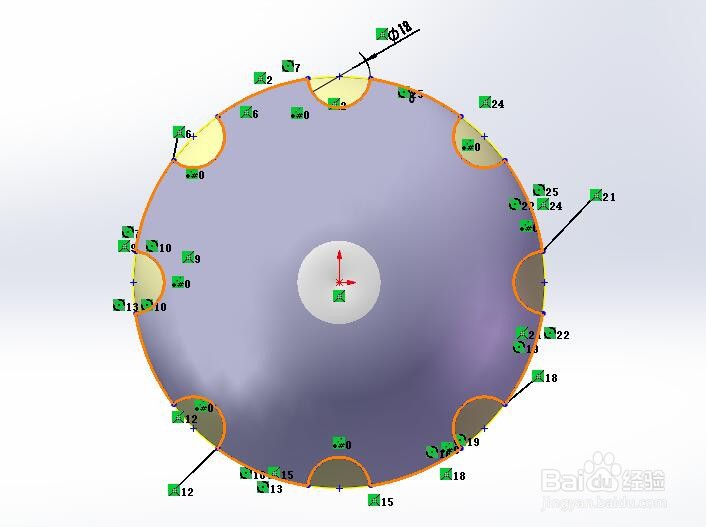

草图绘制.手柄我们这一部需要细化一下.点击前视基准面作为绘图基准面，单机草图面板上面的“圆”命令，以原点为圆心，绘制一个大圆。然后以原点正上方大圆处，绘制一个小圆.之后用阵列命令，数量选择8个。如下图，本段绘制完毕.

5/8

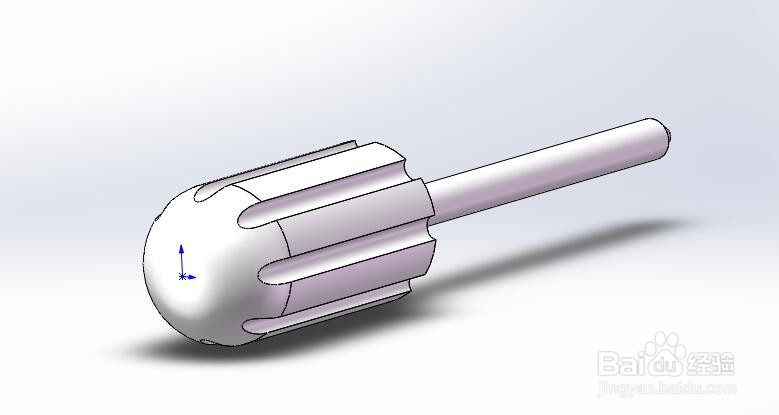

拉伸切除.点击特征面板上面的拉伸切除，弹出的对话框，我们选择完全贯穿，反侧切除也一并选择，点击确定，如下图，本段绘制完毕.

6/8

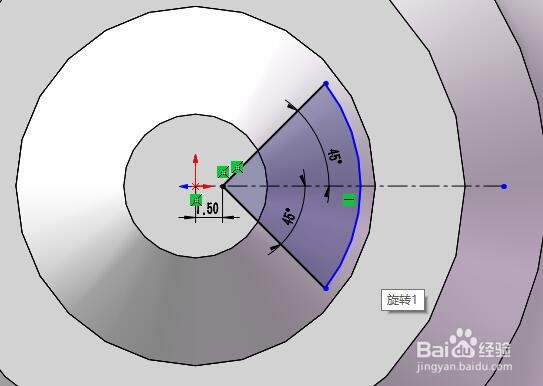

草图绘制.这一部细化十字头.这里需要将多余的实体切掉，形成十字形状。选择前视图，将该表面作为绘制图形的基准面。点击草图，选择转换实体按钮，中心线，直线，以及裁剪实体按钮，绘制如图所示的草图，并且标上尺寸，最后单击退出草图.选择上视基准面，绘制如下草图，并退出草图。如下图，本段绘制完毕.

7/8

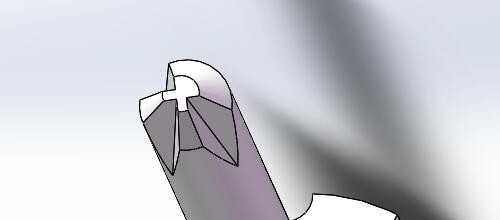

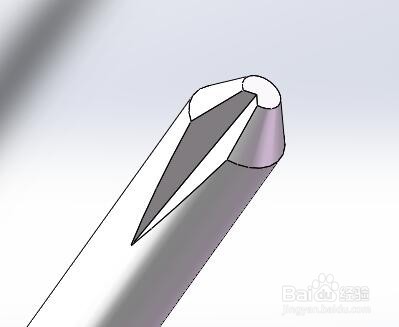

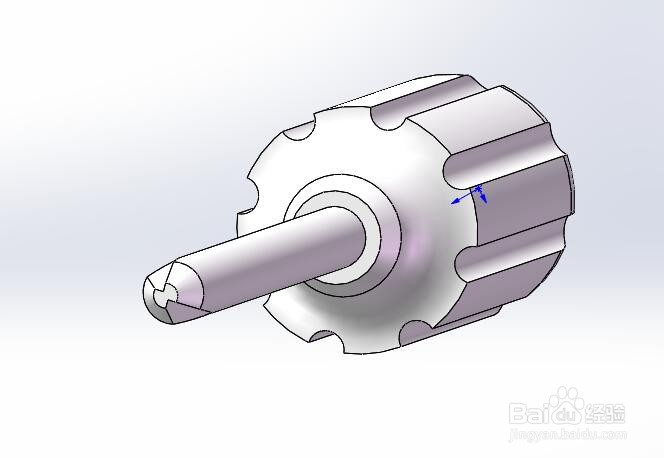

切除扫描.上一步已经将草图绘制完毕了。我们用扫描切除按钮来切除.扫描切除的参数设置如下。最后点击确定，。重复上面几步，把另外三个缺口也一并切好。如下图，本段绘制完毕.

8/8

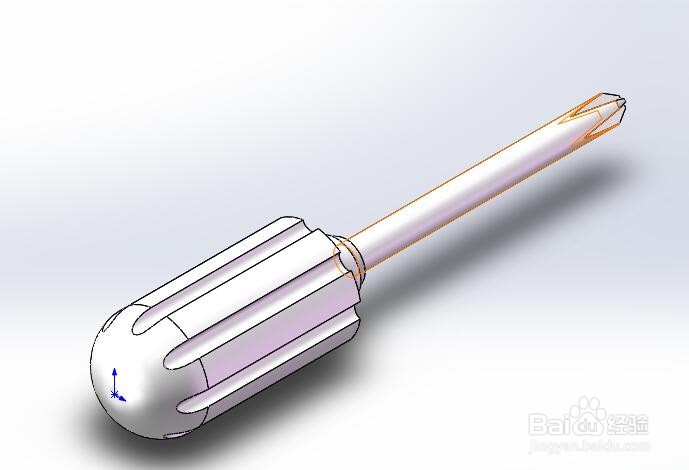

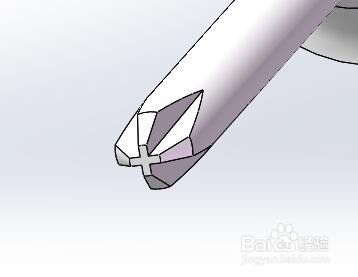

成型.隐藏多余的线条，十字螺丝刀以及创建完。看看，感觉还不错吧。

注意事项

扫描切除的熟练使用，才能完成螺丝刀的建模。我们需要深刻理解它.
