由于软件的兼容性，我们在转存时很容易产生烂面，下面小便教大家怎么利用UG来修改补面，供大家参考！工具/原料moreUG方法/步骤1/10分步阅读
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10

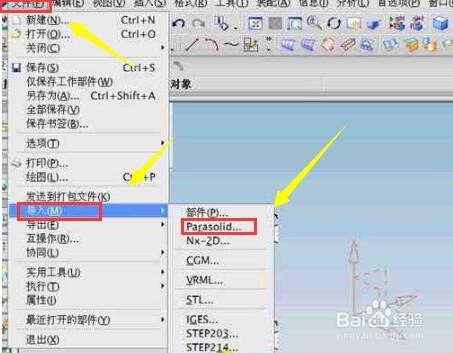

点击文件--导入，将你要补面的模型导入到UG，如下图所示

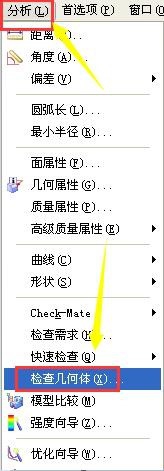

2/10点击菜单分析--检查几何体，如下图所示

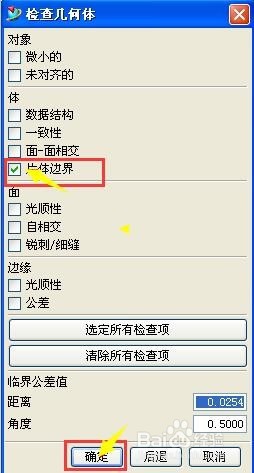

3/10在检查集合体界面选择片体边界，然后点击确定按钮，如下图所示

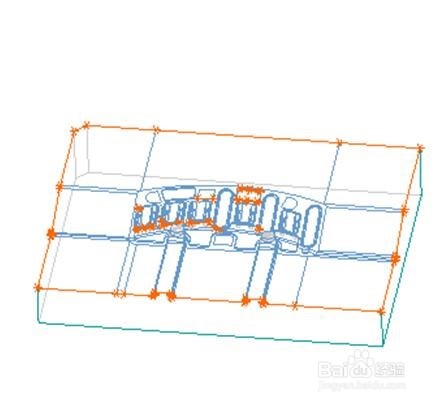

4/10需要补面的部分呈现红色高亮显示，如下图所示

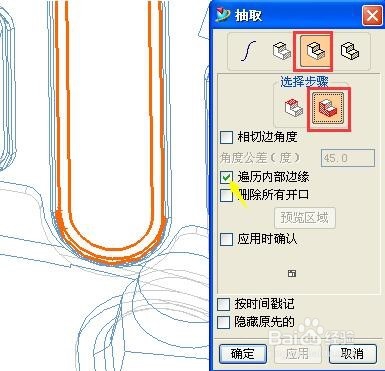

5/10放大需要修补的面，切换第二层为工作层，然后选择任意面为种子面，修补面为边界面，最后抽取区域面，如下图所示

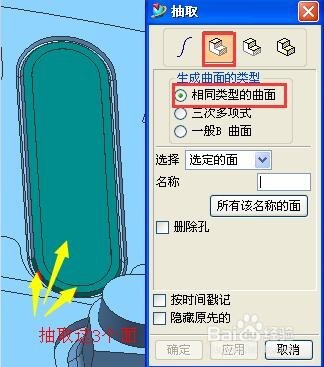

6/10单独抽取3个面，将颜色修改为草绿色。如下图所示

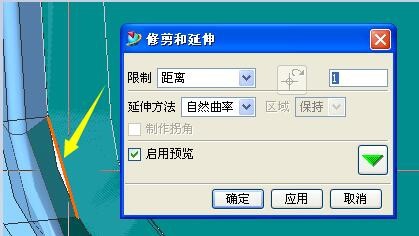

7/10使用修剪和延伸功能来修剪和延伸高亮的边。如下图所示

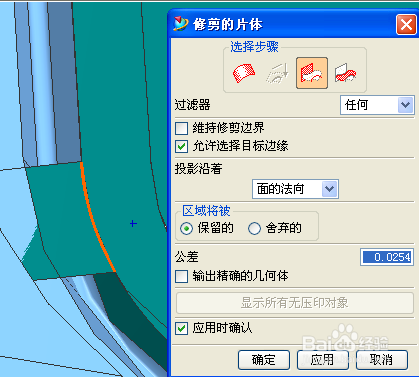

8/10接着修剪片体，如下图所示

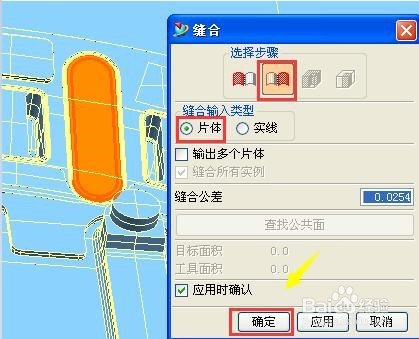

9/10对4个曲面和片体进行缝合操作，如下图所示

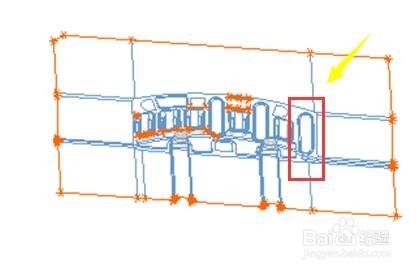

10/10我们移除参数，将第一层片体删除，可以发现右边的高亮部分消失了，补面成功，重复上述步骤可以完成全部模型的补面工作，如下图所示
