我们用SolidWorks软件造三维实体模型，然后生成工程图，然后我们会发现有时候工程图中的视图相对于图框太大或太小了，不协调，怎么办？可以通过设置图纸的比例来改变视图相对图框的大小。本篇经验分享的就是这个改变比例的方法步骤，至于视图是否标准大家就不要去计较了，毕竟笔者是随意画的。

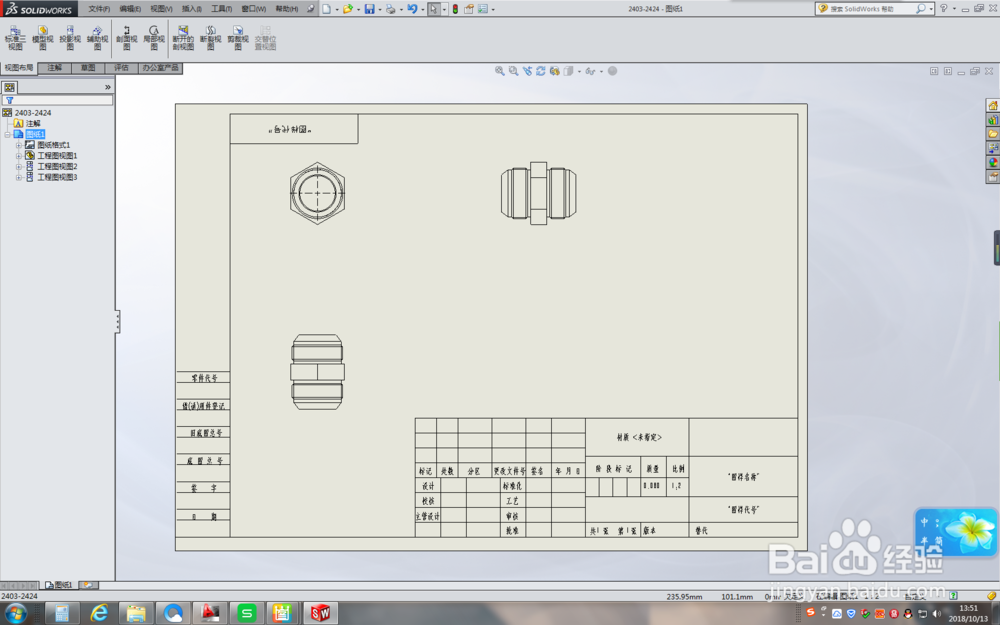

如下图所示，打开事先保存好的SolidWorks工程图文件，可以看到相对图框而言，三个视图显得太小，不太协调。

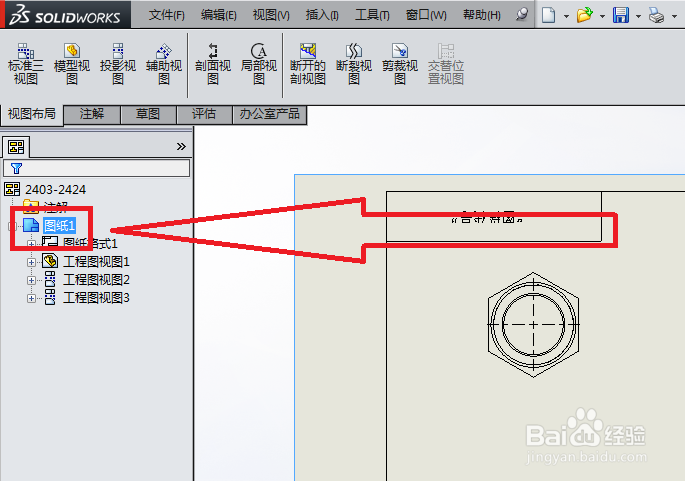

如下图所示，在左边的设计树中找到“图纸1”，鼠标左键点击它。

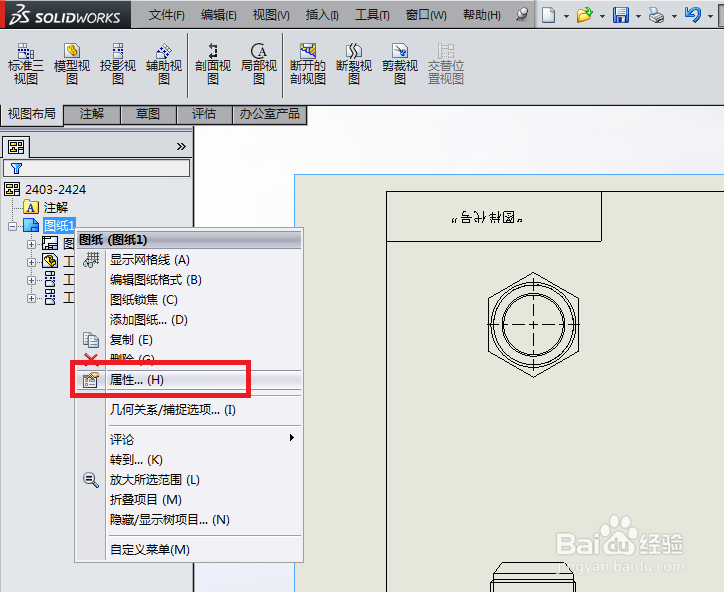

如下图所示，上一步中已经用鼠标左键选中的“图纸1”，这一步就可以单击鼠标右键了，在随后弹出的下拉菜单中找到“属性”按钮，点击它。

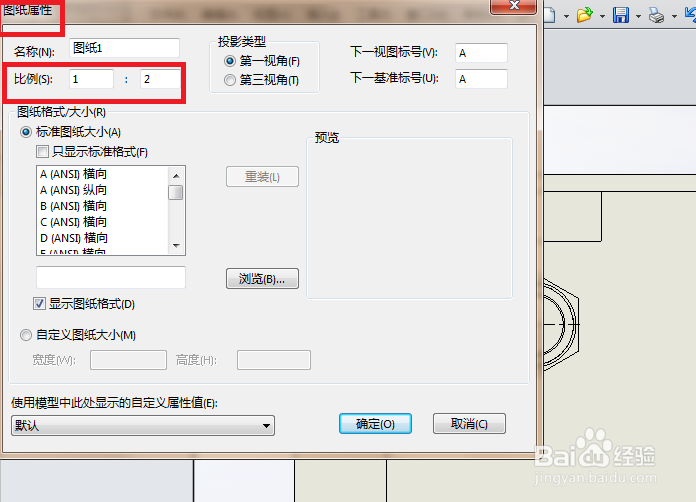

如下第一幅图所示，出现“图纸属性”对话框，注意红色框选，比例为1:2。

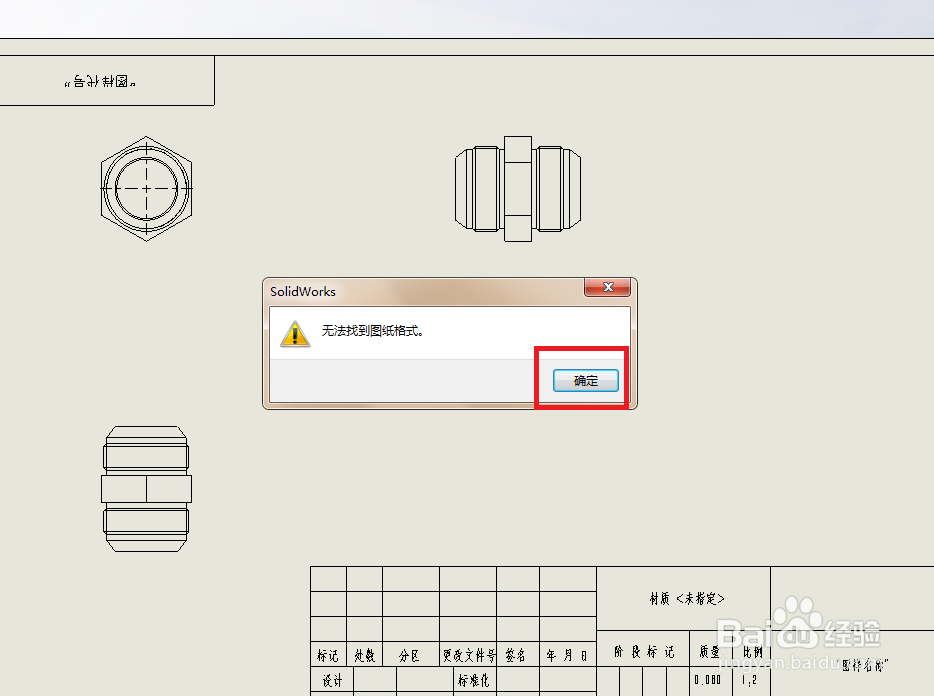

如下图所示，上一步修改为比例之后按“确定”，就出现下图中的提示“无法找到图纸格式”，这个可能和笔者选择的软件有关，如果是跟笔者用一样的2014版本的话呢。这时候，你就可以点击“确定”了，不要怕，没事的。

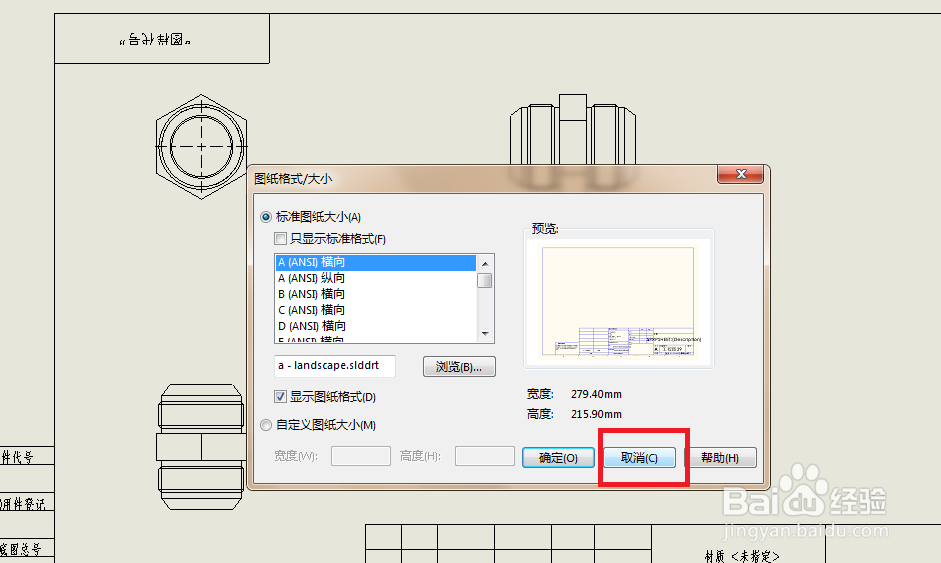

如下图所示，弹出“图纸格式/大小”对话框，我们不需要再去选择图框了，我们对现在的图框很满意，所以直接点击“取消”就可以了，如下图红色框选所示。

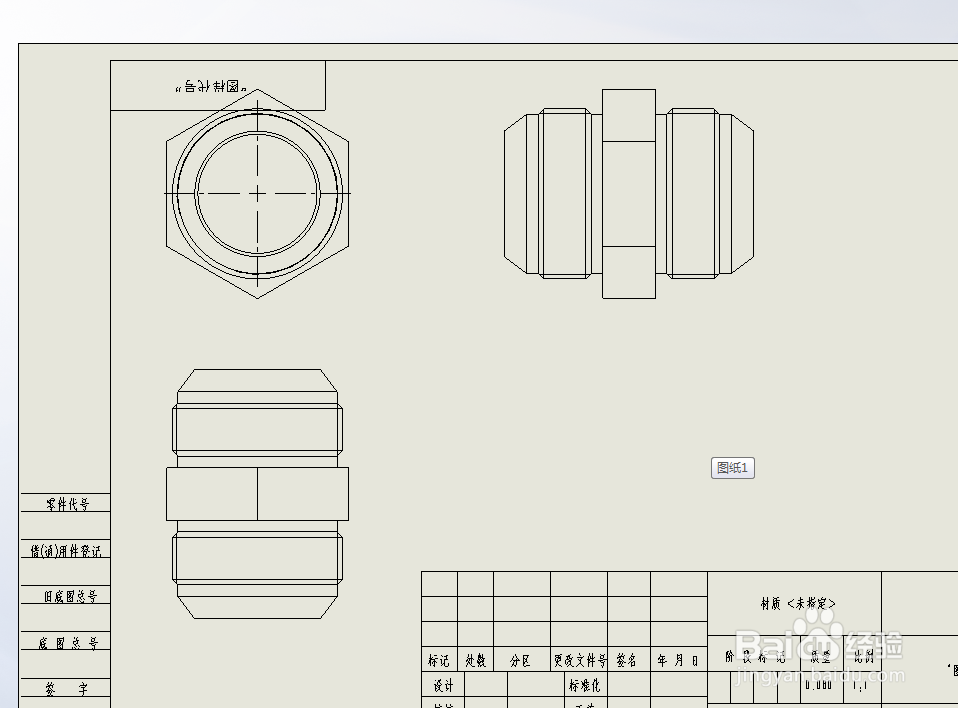

完成以上操作，然后你就可以看到如下图所示的效果，图框中的视图都变大了，甚至主视图都超出了图框，没事的接下来就根据自己的需要拖动视图的位置，把他们放好就可以了。
